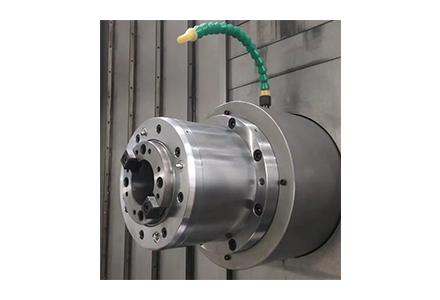

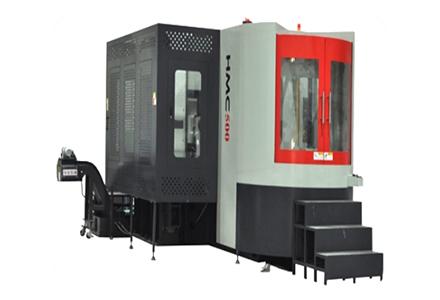

HMC500细密卧式加工中心接纳正T型结构，，，，，，整体式底座、大跨距双层壁立柱、三轴重载滚柱导轨，，，，，，整机结构刚性高。 。。。。强制冷却直联主轴，，，，，，机床精度稳固。 。。。。配备双托盘自动工件交流系统，，，，，，适用于箱体、盘类、板壳、机座等零件的批量多面机械加工，，，，，，也适用于种种模具的精加工。 。。。。
产品特点：
1）机床整体为正T型结构，，，，，，高强度整体式铸铁底座，，，，，，立柱接纳大跨距蹊径式导轨结构，，，，，，精度坚持性优良。 。。。。
2）整机接纳高刚性设计，，，，，，主要结构经应力应变及有限元剖析。 。。。。

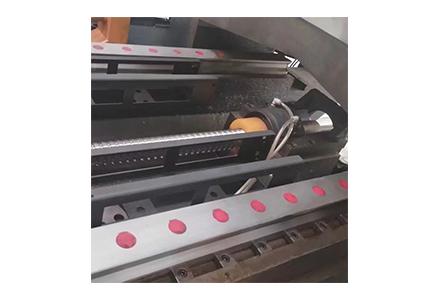

3）三轴接纳重载型滚柱直线导轨，，，，，，动态响应性能好，，，，，，精度坚持性高。 。。。。包管加工运动的高速、高精度和高刚性。 。。。。
4）高速高精度气动主轴箱自重平衡系统，，，，，，高速稳固性好。 。。。。

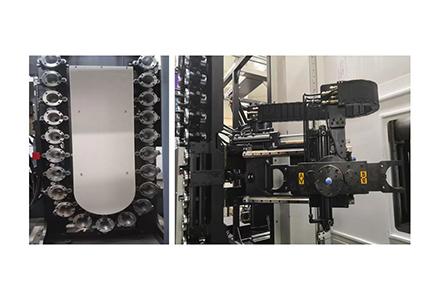

5）液压链式刀库，，，，，，承载能力大，，，，，，稳固高。 。。。。
6）双托盘工件自动交流系统，，，，，，可提高加工效率高。 。。。。
7）内置双螺旋后排式排屑器，，，，，，排屑能力大，，，，，，结构紧凑；；；；；冷却水箱接纳疏散式，，，，，，移动、清洁利便。 。。。。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。 。。。。
|
项目 |
单位 |
HMC500 |
|
|
移 动 |
X轴 |
mm |
850 |
|
Y轴 |
mm |
700 |
|
|
Z轴 |
mm |
800 |
|
|
主轴端到事情台中心的距离 |
mm |
70-870 |
|
|
主轴中心到托盘顶部的距离 |
mm |
75-775 |
|
|
工 作 台 及 托 盘 |
事情台尺寸 |
mm |
500×500 |
|
事情台分度 |
Deg |
360×1°（0.001°） |
|
|
事情台类型 |
|
螺纹孔型24-M16 |
|
|
事情台承载能力 |
kg |
500 |
|
|
最大工件尺寸，，，，，，回转直径 |
mm |
Ф750，，，，，，H850 |
|
|
托盘交流型式 |
|
旋转式 |
|
|
托盘交流时间 |
s |
12 |
|
|
托盘个数 |
|
2 |
|
|
事情台离地面距离 |
mm |
1150 |
|
|
事情台最大承载扭矩 |
Nm |
2250 |
|
|
主 轴 |
主轴最高转速 |
r/min |
7000 |
|
主轴功率 |
kW |
15/18.5 |
|
|
主轴扭矩 |
Nm |
95.4/117 |
|
|
锥孔 |
|
BT50 |
|
|
主轴冷却方法 |
|
强制冷却 |
|
|
进 给 |
导轨 |
|
滚柱线性导轨 |
|
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
快速进给速率X/Y/Z |
m/min |
36/36/36 |
|
|
切削进给速率X/Y/Z |
m/min |
12 |
|
|
丝杠冷却 |
|
强制冷却 |
|
|
三轴光栅 |
|
选配 |
|
|
刀 具 装 置 |
刀具容纳数 |
把 |
40 |
|
刀具交流方法 |
|
机械手 |
|
|
刀具选择方法 |
|
双向 |
|
|
刀具最大重量 |
kg |
25 |
|
|
最大刀具直径（满刀/邻空） |
mm |
125/250 |
|
|
最大刀具长度 |
mm |
350 |
|
|
刀柄型式 |
|
MAS403 BT50 |
|
|
拉钉型式 |
|
MAS403 P50T-1（45°） |
|
|
换刀时间（T-T）（C-C） |
s |
3.5/7.5 |
|
|
精 度 |
定位精度 |
mm |
0.010 |
|
配光栅尺定位精度 |
mm |
0.008 |
|
|
重复定位精度 |
mm |
0.008 |
|
|
配光栅尺重复定位精度 |
mm |
0.005 |
|
|
事情台分度定位精度 |
″ |
12 |
|
|
事情台重复分度定位精度 |
″ |
7 |
|
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
|
气源 |
MPa |
0.6-0.8 |
|
|
切削液槽容量 |
L |
500 |
|
|
电源 |
kW |
50 |
|
|
机床形状尺寸 |
mm |
5150×3845×2975 |
|
|
机床重量 |
kg |
20000 |
|
