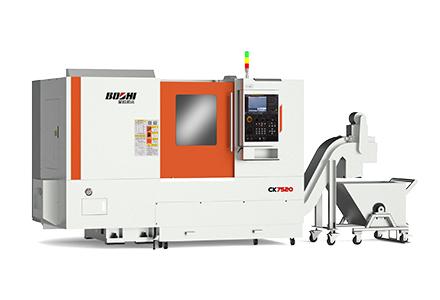

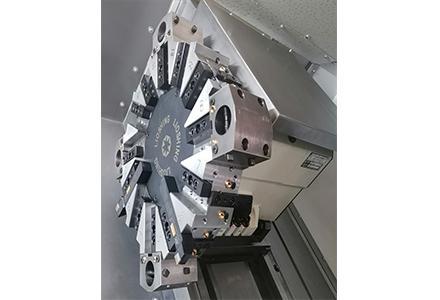

CK7520系列数控车床接纳高强度铸铁铸造、床身底座整体式结构、倾斜导轨 ，，，，通孔式主轴结构、抗振性设计以及广域型交流主轴电机 ，，，，主轴轴承及进给丝杠专用轴承传动噪音低；；；；；；；配备多工位转塔刀架 ，，，，就近换刀。。；；；；；；；部缮柚萌毡綟ANUC 0i-TF、德国西门子828D等数控系统 ，，，，也可选配海内外其它品牌数控系统。。。
产品特点：
1）接纳“L型”铸铁整体斜床身 ，，，，强度高吸震性好；；；；；；；多次时效处置惩罚 ，，，，有用抑制了加工历程中切削力导致的变形和应力；；；；；；；同时该系列机床有滑动导轨和转动导轨（C系列）两种导轨形式可供选择。。。
2）主轴组件接纳细密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正 ，，，，可坚持主轴高精度及刚性；；；；；；；主轴箱总成通过跑合测试 ，，，，调解主轴轴承预紧 ，，，，监测主轴温升 ，，，，热变形等 ，，，，使主轴在恒久事情时启动快速、平稳、精度稳固。。。

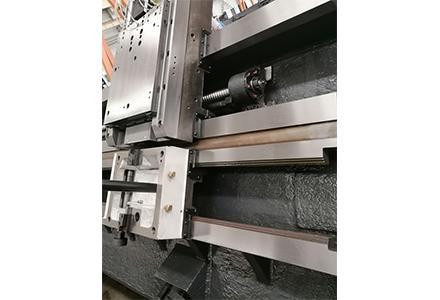

3）X/Z轴接纳伺服电机与滚珠丝杠直接毗连 ，，，，进给精度高 ，，，，可获得更高的加工精度；；；；；；；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外 ，，，，均可脚踏开关控制 ，，，，利便快捷；；；；；；；液压压力调解均接纳面板式旋扭操作 ，，，，表盘显示 ，，，，调解清静、利便；；；；；；；
5）导轨、滚珠丝杠副接纳集中自动稀油润滑 ，，，，各个节点配有定量式分油器 ，，，，准时定量向各润滑部位注油 ，，，，包管各滑动面匀称润滑 ，，，，有用的减小摩擦阻力 ，，，，提高了运动精度 ，，，，包管了滚珠丝杠和导轨副的使用寿命.
适用行业：
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。。。
|
项目 |
单位 |
CK7520 |
CK7520A |
CK7520B |
CK7520C |
|
|
加工规模
|
床身上最大回转直径 |
mm |
Φ570/Φ570/Φ560 |
Φ570/Φ570/Φ560 |
Φ570/Φ570/Φ560 |
Φ500/Φ500/Φ450 |
|
床鞍上最大回转直径 |
mm |
Φ390 |
Φ390 |
Φ390 |
Φ240 |
|
|
最大车削直径 |
mm |
Φ370 |
Φ370 |
Φ370 |
Φ370 |
|
|
最大车削长度 |
mm |
500/1000/1500 |
500/1000/1500 |
500/1000/1500 |
500/750/1000 |
|
|
最大棒料直径 |
mm |
Φ51 |
Φ51 |
Φ73 |
Φ51 |
|
|
主轴
|
主轴头型式 |
|
A2-6 |
A2-6 |
A2-8 |
A2-6 |
|
主轴通孔直径 |
mm |
Φ62 |
Φ62 |
Φ87 |
Φ62 |
|
|
卡盘直径 |
mm |
Φ210（8”） |
Φ210（8”） |
Φ254（10”） |
Φ210（8”） |
|
|
主轴转速 |
r/min |
40-4000 |
75-3000 |
30-3000 |
40-4000 |
|
|
主轴电机功率 (一连/30分钟) |
kW |
11/15 |
15 |
11/15 |
11/15 |
|
|
尾座
|
套筒直径 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|
套筒行程 |
mm |
100 |
100 |
100 |
100 |
|
|
顶尖锥度 (标准/活主轴结构) |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
|
|
进给
|
移动规模X/Z |
mm |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/550 210/780 210/1010 |
|
快速移动速率X/Z |
m/min |
12/16 |
12/16 |
12/16 |
24/24(500/1000) 24/32（750） |
|
|
刀架
|
刀位数 |
|
8/12 |
8/12 |
8/12 |
12/8 |
|
刀具装夹尺寸 (车削/镗削) |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
|
其它 |
机床尺寸(长×宽×高) （不含排屑器） |
mm |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2860×1830×2020 3230×1830×2020 3790×1850×2050 |
|
机床重量 |
kg |
4500/5000/6700 |
4500/5000/6700 |
4500/5000/6700 |
4500/5000/5300 |
|
