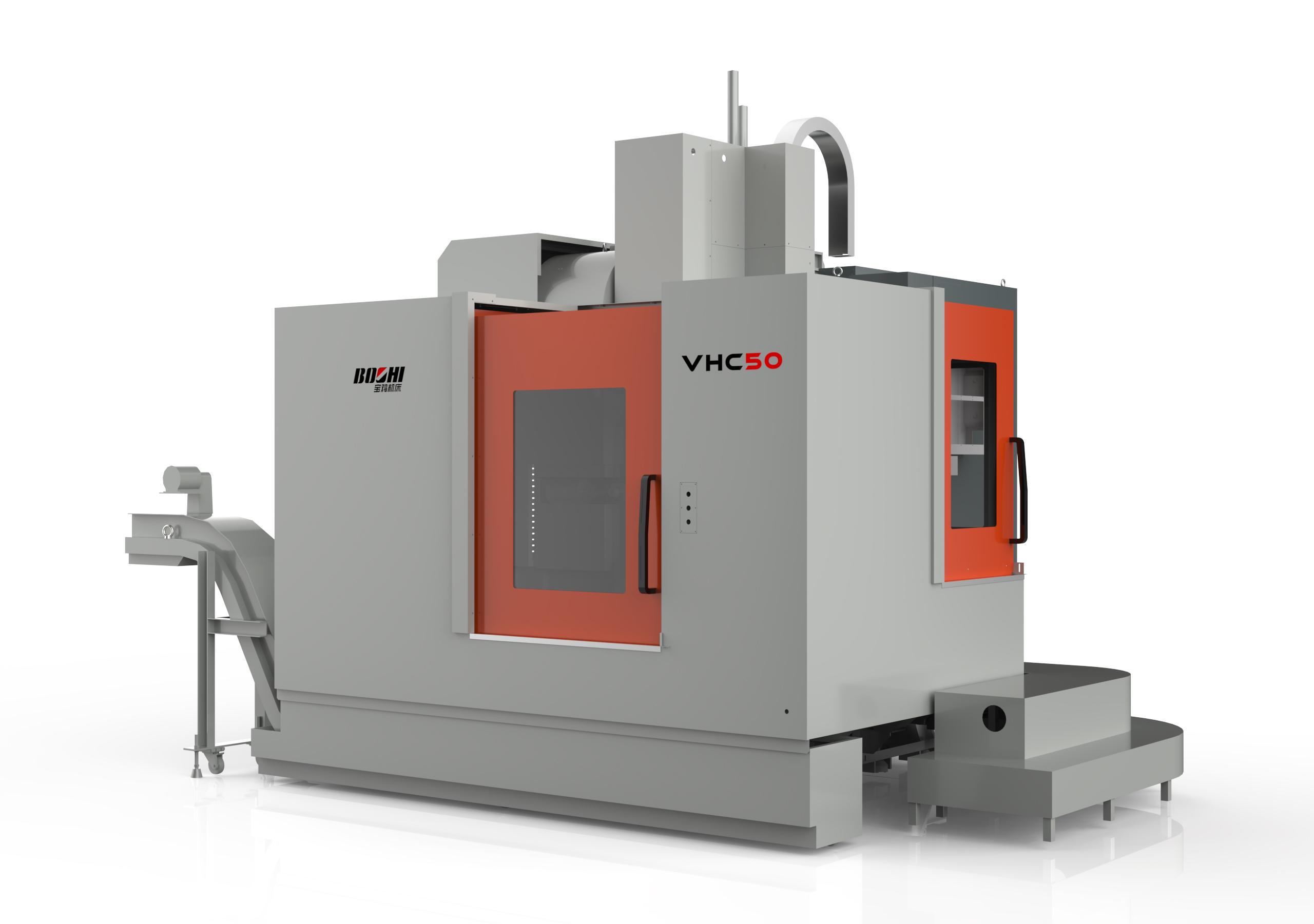

VHC50是一种立卧复合加工中心 ，，，融合了立式及卧式加工中心的特点 ，，，在一次装夹的基础上可实现多面加工 ，，，效率大大提高 ，，，在包管机床结构稳固的同时缩减外钣金宽度 ，，，降低了占地面积 ，，，使用户更高效的使用空间。。。。。。；；； ；步幽晒手叵低 ，，，高速设置 ，，，控制精度高 ，，，能知足各行业需求。。。。。。。
产品特点：

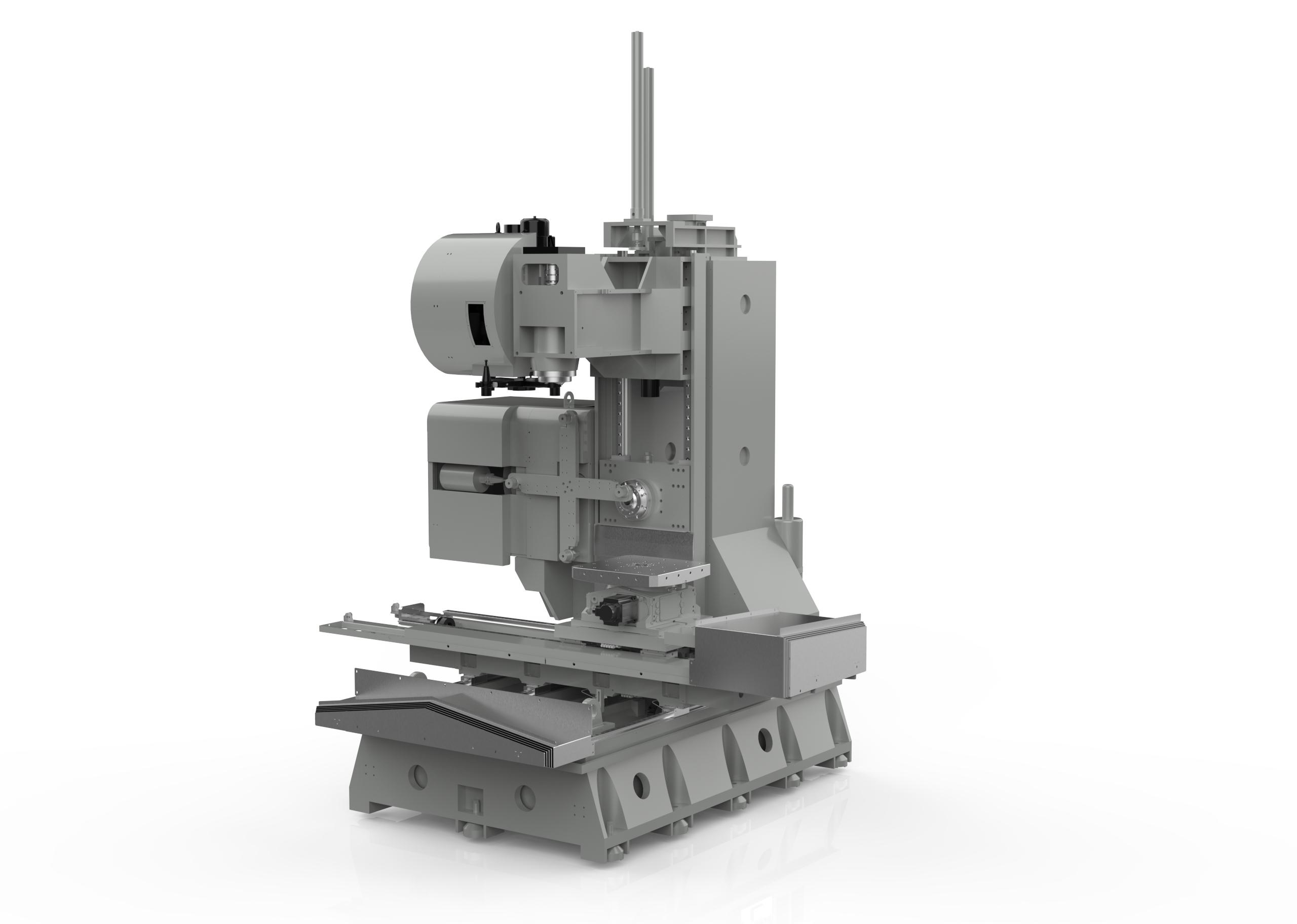

1） 机床整体接纳大跨距四导轨底座确；；； ；ㄔ诟咚僭硕钡奈裙绦。。。。。。。铸件接纳A字形筋结构安排提高了吸震效果 ，，，经回火处置惩罚消除内应力 ，，，确保最佳刚性及精度长期性 ，，，事情台和转台一体式结构 ，，，使得机床更紧凑 ，，，稳固性更好。。。。。。。
2）通过设置X轴和Y轴导轨 ，，，卧式Z轴导轨和立式Z轴导轨并通过相关件配合 ，，，使得加工效率大大提高 ，，，Y轴接纳四组重载滚柱线轨 ，，，极大的提高了轴向刚性及刚性坚持性。。。。。。。
3）双刀库、双主轴结构 ，，，融合了立式及卧式加工中心的特点 ，，，在一次装夹的基础上可实现多面加工 ，，，效率大大提高。。。。。。。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。。。。。。。
|
项 目 |
规 格 |
|
|
事情台 |
形状尺寸（W×L）（mm×mm） |
640×500 |
|
旋转事情台规格 |
500×500 |
|
|
最小支解角度 |
1º |
|
|
最大承重（kg） |
500 |
|
|
主轴 |
主轴锥孔 |
BT40 |
|
主轴功率（kW） |
11/15（FANUC） |
|
|
主轴转速（r/min） |
12000 |
|
|
拉钉型号 |
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向）（mm） |
1100 |
|
前后行程（Y向）（mm） |
700 |
|
|
上下行程（Z1立/Z2卧）（mm） |
720/600 |
|
|
加工规模 |
Z1立式主轴中心至立柱导轨距离（mm） |
765 |
|
Z1立式主轴端面至事情台面距离（mm） |
150-870 |
|
|
Z2卧式主轴轴心线到事情台距离（mm） |
-140~600 |
|
|
Z2卧式主轴端面到事情台中心距离（mm） |
310~1010 |
|
|
进给（直联） |
最高进给速率（X/Y/Z1/Z2）（mm/min） |
10000 |
|
快速移动速率（X/Y/Z1/Z2）（m/min） |
X/Y:36;Z1/Z2:20 |
|
|
刀库 |
刀库容量（把） |
24圆盘刀库 |
|
最大刀具重量（kg） |
8 |
|
|
最大刀具尺寸（mm） |
Φ80×250 |
|
|
其他 |
电源（kVA） |
40 |
|
机床毛重（kg） |
9000 |
|
|
机床净重（kg） |
8600 |
|
|
气源流量（L/min） |
350 |
|
|
气压（MPa） |
0.6-0.8 |
|
